TH-JWY2位移监测仪 高精度激光边坡位移监测设备介绍

在边坡防护、山体滑坡治理、桥梁隧道运维、基坑工程、地质灾害应急监测等场景中，结构微小位移、倾角形变是判断工程稳定性、预判地质风险的核心依据。传统人工巡检方式存在监测间隔大、精度低、无法实时预警、恶劣环境无法作业等短板，难以满足现代化安全监测、应急抢险的需求。TH-JWY2位移监测仪是一款高精度无线激光位移倾角综合监测设备，集成激光测距、三维倾角探测、智能预警、云端管理、视频抓拍存储等多功能于一体，具备远距离监测、高精度测量、全天候作业、全自动预警的优势，可实现无人值守、远距离、多维度结构安全监测，广泛适用于公路边坡、山体危岩、桥梁大坝、基坑支护、灾后危房监测等场景。

一、整机配置组成

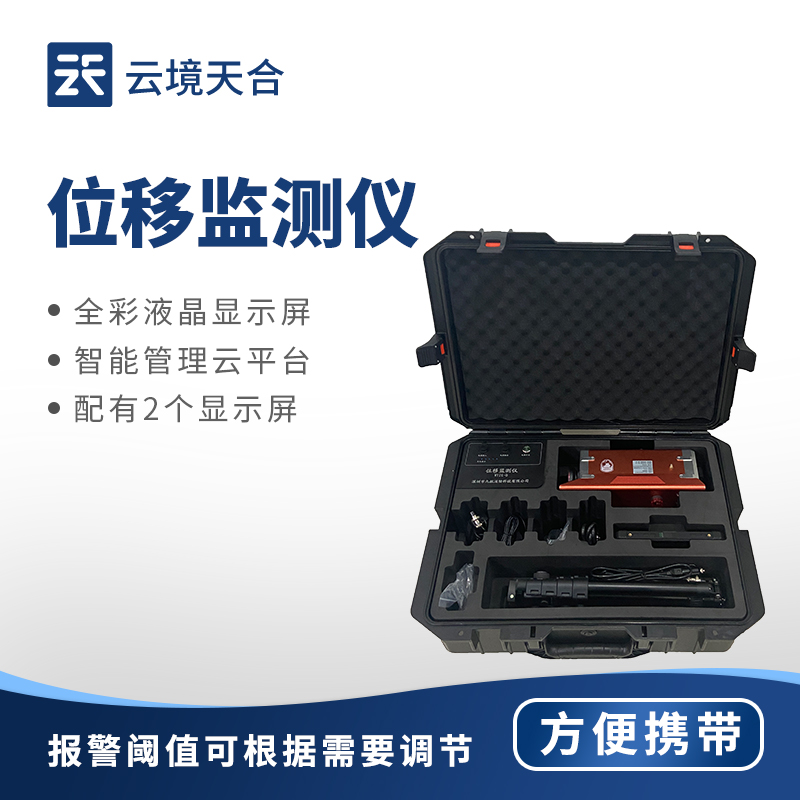

TH-JWY2位移监测仪采用一体化成套式设计，整机配件齐全、开箱即用，无需额外搭配外设，整套设备包含：控制终端（主机）、位移监控仪、倾角监控仪、望远瞄准镜、三脚架、充电器、防水防震包装箱，设备集成度高、便携性强，适配野外移动监测与固定点位长期监测双重场景。如需了解更多可联系沟通（电话：0536-2254123）。

二、核心功能与优势

本设备融合激光测距技术、三维倾角传感技术、无线传输技术与智能云平台管理技术，测量精度高、功能全面、防护等级高，可适配各类复杂恶劣监测环境，核心功能优势如下：

1、超远监测距离，激光精准探测

设备空旷无干扰地带最大监测距离≥110m，搭载≥2束激光探测设计，抗干扰能力更强。支持激光位置精准调节，50m监测范围内调节误差±2m，100m范围内调节误差±4m，可精准适配不同距离监测点位，有效规避远距离监测偏移问题。

2、双屏独立显示，双操控模式

设备搭载双显示屏独立工作模式，分工明确、数据直观。屏幕1专注激光数据，可实时显示照射距离、报警阈值、设备电量、报警状态；屏幕2专注视频画面，实时展示监测目标，支持独立按键开关机，显示屏对角线尺寸≥6cm。主控终端可选配≥8英寸全彩液晶屏，支持按键+触摸屏双操控，操作简单便捷，适配不同作业人员操作习惯。

3、北斗定位+全维度数据显示

主机内置北斗定位模块，可精准显示设备地理位置信息。屏幕可实时可视化展示各监控仪电量、监测距离、倾斜角度、设备无线连接状态、实时报警状态，设备运行数据一目了然，方便工作人员实时掌握监测工况。

4、高清视频采集与智能回看

设备自带拍照、录像、本地存储功能，可实时录制监测目标画面，视频支持放大、缩小操作。支持按时间节点回溯查看历史照片与视频，照片可触屏左右滑动切换、缩放查看，视频支持快进、快退，方便工作人员复盘形变过程、留存监测数据。同时配备格式化密码保护功能，设备数据格式化需输入专属密码，杜绝数据误删、恶意删除，保障监测数据安全完整。

5、多档位可调报警阈值，精准预警

设备支持固定阈值+自定义步进阈值双模式，适配不同工程监测标准。倾角监控仪预设7档固定阈值：0.5°、1.0°、2.6°、5.0°、8.0°、10.0°、20.0°，支持0.1°步进调节，调节范围0.1°-90°；位移监控仪预设9档固定阈值：5mm、10mm、15mm、20mm、30mm、50mm、70mm、80mm、100mm，支持1mm步进调节，调节范围1-9999mm，可满足高精度精细化监测与大范围预警需求。

6、全方位声光语音预警，联动报警

当监测数值偏离设定阈值时，设备自动触发联动报警，支持位移、倾角监控仪与主机联动预警。设备报警声响强度≥120dB，支持报警开关自定义控制。同时搭载智能语音提示，包含过近、过远、观测异常、电量过低等全维度故障与异常提醒，预警提示清晰全面，可手动一键解除报警。

7、远距离无线传输，稳定组网

整机设备均采用无线通讯方式，空旷环境通讯距离≥500米，无需布线施工，部署便捷、抗干扰性强，适配野外复杂地形、远距离点位监测，有效降低施工成本与布线故障风险。

8、多供电模式，超长续航

支持电池供电、外接市电、车载充电三种供电方式，适配野外无市电、车载移动监测、固定站点长期监测等多种场景。主机可直接为位移、倾角监控仪充电，整套设备连续工作时长≥12小时，满足全天不间断监测作业需求。

9、一键搜寻撤离功能

配备专属一键搜寻（一键撤离）功能，启动后可触发各路监控仪自动报警，反向精准定位设备点位，方便工作人员快速查找设备、撤离危险区域，极大提升应急作业安全性。

10、云端智能管理平台

配套专属智能管理云平台，支持设备状态全域可视化管理。平台可实时查看设备接入状态、探测数据、工作工况、剩余电量；内置电子使用说明书，可随时查阅操作规范；具备一张图可视化功能，展示设备位置、在线状态、权限归属；支持多设备编组同屏显示、历史数据查询回溯，实现多站点、多设备集中智能化管理。

三、精准测量技术参数

设备搭载工业级高精度传感模块，测量数据精准、稳定性强，完全符合地质灾害、工程安全监测行业标准，核心精度参数如下：

1、倾角监控仪：三维360°全方位监测，支持X、Y、Z三轴数据显示，测量精度≤0.1°，分辨率≤0.01°，可捕捉微小倾角形变；

2、位移监控仪：测量精度≤1mm，支持大范围、高精度位移形变监测，适配各类工程微小位移预警；

3、激光调节精度：50m范围±2m、100m范围±4m，远距离监测偏差小；

4、报警音量：≥120dB，预警醒目、覆盖范围广。

四、环境适配与防护性能

设备专为野外恶劣工况设计，防护等级达IP68（可提供权威第三方检测报告），防尘、防水、防震、耐腐蚀，环境适应性极强。设备工作温度区间为-25℃～60℃，贮存温度-40℃～70℃，可适配严寒、高温、高湿、雨雪沙尘等复杂户外环境，支持全年全天候不间断稳定监测。整机配备专业防水防震包装箱，便携防护两不误，适合野外移动作业与长期户外存放。

五、适用场景

TH-JWY2位移监测仪凭借高精度、远距离、无线便携、智能预警的优势，广泛应用于各类安全监测场景：公路/铁路边坡安全监测、山体危岩滑坡监测、基坑支护形变监测、桥梁隧道结构监测、大坝堤防位移监测、灾后危房结构监测、地质灾害应急抢险监测、基建工程结构安全常态化监测等。

六、资质保障

设备可提供国家级及国家认可第三方检测检验机构出具的完整有效检测报告，各项参数、防护等级、精度指标均通过权威认证，可满足项目验收、招投标、资质报审等各类合规需求。
